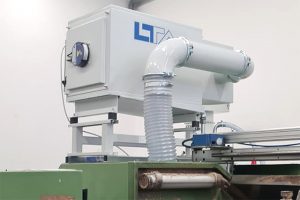

Die speziell für die Filtermontage konstruierte Konsole ermöglicht eine einfache Installation der Maschinenabsaugung.
Der Aufbau einer Absauganlage direkt auf der abzusaugenden Maschine bietet gleich mehrere Vorteile, wie eine kurze Leitung bis zur Erfassungsstelle und platzsparende Positionierung.
Die Blechverkleidung von Maschinen bietet jedoch meistens keine ausreichend hohe Steifigkeit bei Punktlast, so dass wenn das gesamte Gewicht der Filteranlage nur über die Fläche von vier Schwingungsdämpfern aufgenommen werden soll, kann sich die Maschinenverkleidung durchbiegen.
Um das Gewicht des Luftfiltergerätes auf der Maschinenverkleidung besser zu verteilen, empfiehlt es sich eine Filterkonsole zu verwenden. Durch die speziell auf die jeweilige Filterbaureihe ausgelegte Konstruktion wird nicht nur das Gewicht des Gerätes optimal verteilt, die Höhe der Konsole ermöglicht zudem auch ausreichend viel Platz für die Installation eines Siphons zur Rückführung des abgeschiedenen Mediums.
Schnelle und einfache Montage
Die Konsole ermöglicht zudem eine schnellere und zugleich einfachere Montage. Dank exakt vorgefertigter Anschlusspunkte kann die Filteranlage einfach aufgesetzt werden, ohne Montageschienen zu installieren oder zusätzliche Gewindebohrungen einbringen zu müssen. Dadurch wir bei der Geräteinstallation Montagezeit und zusätzliches Montagematerial eingespart.
Bei ausreichend vorhandenem Platz neben der abzusaugenden Maschine, empfiehlt sich freistehende Filtermontage auf Stütze. Dabei kann der Nebelabscheider auf einer freistehenden Stütze oder als Standgerät neben der Maschine aufzubauen.
Um ausreichend Platz zur Installation eine Siphons, zur Rückführung des abgeschiedenen Mediums zu gewährleisten, kann die Luftfilteranlage mittels Distanzbolzen etwas höher positioniert werden.
Damit abgeschiedenes Medium, wie z.B. kondensierter Öl- oder Emulsionsnebel auch im Arbeitsprozess aus Absauganlage abfließen kann, muss der Siphon Rücklauf sauber und mit Medium befüllt ist.
