Bei der Auswahl der richtigen Absauganlage zur KSS- oder Ölnebelabscheidung stellt sich immer die Frage, wo diese optimal platziert werden kann. Hier erfahren Sie im Detail welche Möglichkeiten es gibt die Luftfilteranlage platzsparend und gleichzeitig gut zugänglich für die Wartung zu installieren.
Die platzsparendste und oftmal die günstigste Variante der Filteranlagenmontage ist, das Filtergerät direkt auf der Maschinenverkleidung aufzubauen. Die Absauganlage kann so auf dem kürzesten Weg mit der Absaugöffnung verbunden werden. Bei der Positionierung muss jedoch auch die freie Zugänglichkeit für Wartungszwecke sichergestellt werden.
Wenn die Decke der Maschinenverkleidung, die aus dünnem Blech besteht, jedoch keine ausreichende Tragfähigkeit bietet um das Gewicht der oftmals über 90 kg schweren Luftfilteranlage aufzunehmen, empfehlen wir mittels stabilen Montageschienen eine tragfähige Unterkonstruktion zu bauen, die die Last des Filtergerätes aufnehmen kann.
Zudem sollte die Luftfilteranlage (Kühlschmierstoff- bzw. Ölnebelabscheider) auf Schwingungsdämpfern aufgebaut werden um keine evtl. auftretenden Schwingungen oder Vibrationen an die Bearbeitungsmaschine zu übergeben. Aus dem selben Grund sollte auch der Anschluss an der Absaugöffnung zumindest mit einem kurzen Stück flexiblen Spiralschaluch von der Maschine entkoppelt werden.

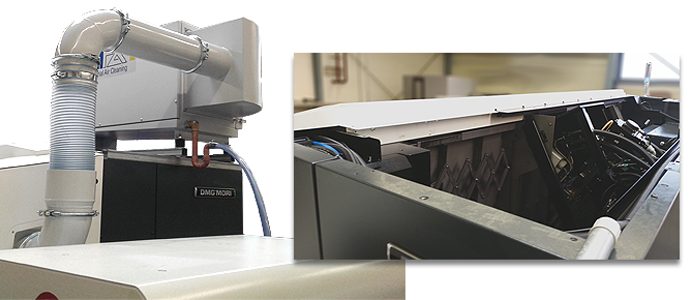

Im nachfolgenden Beispiel ist ein weiterer Aufbau einer Luftfilteranlage mittels Montageschienen über einem offenen Werkzeugmaschinenbereich dargestellt.
Der im rechten Bild zu sehende offene Bereich wurde mit stabilen Stahlprofilen überbrückt, auf welchen tragende Profile für die Montage der Filteranlage montiert wurden. Bei der Planung der Gerätemontage ist natürlich auch auf die sich bewegenden und verfahrenden Teile in der Maschine zu achten. Lassen Sie dazu am besten vom Maschinenbediener die jeweiligen Endpositionen der Bearbeitungsachsen anfahren um so alle mögliche Störkonturen frühzeitig zu erkennen.
Bei ausreichend vorhandenem Platz neben der abzusaugenden Maschine, empfiehlt sich freistehende Filtermontage auf Stütze. Dabei kann der Nebelabscheider auf einer freistehenden Stütze oder als Standgerät neben der Maschine aufzubauen.
Um ausreichend Platz zur Installation eine Siphons, zur Rückführung des abgeschiedenen Mediums zu gewährleisten, kann die Luftfilteranlage mittels Distanzbolzen etwas höher positioniert werden.
Wenn weder auf dem Boden, noch auf der Maschine ausreichnd Platz vorhanden ist um z.B. einen kompakten Ölneblabscheider zu montieren, bietet sich oftmals die Befestigung an der Decke oder den Dachträgern als eine geeignete Alternative an.
