Im Betrieb setzen sich mechanisch filternde Medien mit der Zeit zu und erzeugen dabei einen immer höher werdenden Luftwiderstand. Auf Grund dessen reduziert sich, bei gleichbleibender Gebläseleistung, die effektive Absaugleistung der Filteranlage immer weiter. Daher ist es erforderlich den von der Absauganlage erzeugten Volumenstrom in regelmäßigen Zeitabständen zu überprüfen. Hier zeigen wir Ihnen wie das geht.
Die zu überprüfende Absaugleistung wird als Volumenstrom in m³/h ermittelt. Um diese zu ermitteln müssen Sie die Strömungsgeschwindigkeit der Luft in einem definierten Luftkanal messtechnisch erfassen und mit dem Querschnitt des Luftkanals multiplizieren.

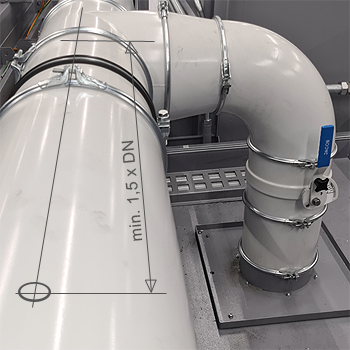

Um Messungenauigkeiten durch Luftverwirbelungen im Kanal weitestgehend zu vermeiden, sollte die Messung an einer geraden Strecke und mindestens im Abstand von 1,5x Rohrdurchmesser von Bögen und Formstücken durchgeführt werden. Bringen Sie am besten an der Oberkante oder an der Seite des Rohrs eine Messbohrung im geeigneten Durchmesser ein, damit der Messfühler gut durchpasst.
Zur Durchführung der Volumenstrommessung empfehlen wir Ihnen folgende, von uns mehrfach erprobte und bewährte Messwerkzeuge von der Fa. Testo:
Als Betreiber lufttechnischer Anlagen sind Sie nach der DGUV Regel 109-002, Punkt 11.2.2 (Prüfungen/Wirksamkeitsprüfung) verpflichtet in regelmäßigen Zeitabständen, mindestens 1x jährlich die Absaugleistung Ihrer Luftfilteranlagen zu kontrollieren und die Ergebnisse zu protokollieren.
Bei der Vorbereitung und Durchführung der Volumenstrommessung gehen Sie einfach wie folgt vor. In den nachfolgend dargestellten Schritt für Schritt Anleitung finden Sie die wesentlichen Punkte und hilfreiche Tipps zur professionellen Überprüfung der Absaugleistung durch Volumenstrommessung.
Bringen Sie nun mit Hilfe einen Stufenbohrers eine Öffnung im Durchmesser von 18mm ein, damit diese anschließend mit dem dazu passenden Verschlussstopfen wieder abgedichtet werden kann.
Einen geeigneten Stufenbohrer dazu erhalten Sie im Würth-Shop:
Spiralstufenbohrer HSS SMART STEP

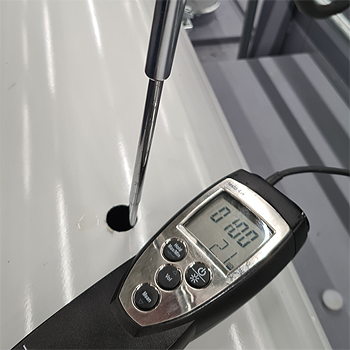

Dass Messgerät zeigt Ihnen anschließend die Durchschnittsgeschwindigkeit im Rohr in m/s an. Um den Volumenstrom zu erhalten, multiplizieren Sie nun die Strömungsgeschwindigkeit mit der Querschnittsfläche des Luftkanals. Bei runden Rohren wäre die Berechnungsformel dazu wie folgt:
v[m/s] x (d[m] / 2)² x π = V[m³/h]

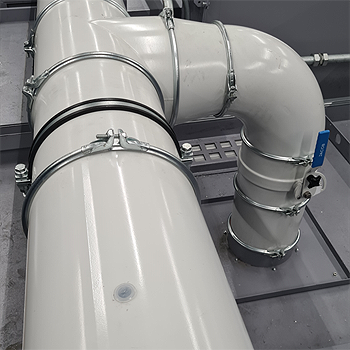

Passende Verschlussstopfen erhalten Sie im Würth-Shop:
Verschlussstopfen
Durch die gezielte Aerosolmessung in der Maschine und am Luftauslass der Luftfilteranlage können Sie die Abscheidewirkung Ihrer Absauganlage ermitteln. Überprüfen Sie von Zeit zu Zeit die Luftqualität.
