Hochspannungserzeuger an elektrostatischen Absauganlagen erzeugen aus einer eingangs Wechselspannung von 230V eine geregelte Gleichspannung von bis zu 12kV um im Ionisator und Kollektor ein Spannungsfeld zu erzeugen.
In Abhängigkeit vom abzuscheidenden Medium kann die Ausgangsspannung am Hochspannungserzeuger eingestellt werden. Bei Abscheidung von Emulsionsnebel beträgt die Standardeinstellung am Ionisator 11kV und am Kollektor 5,5kV. Bei Abscheidung von Öl Nebel empfehlen wir die Ausgangsspannung auf 12kV am Ionisator und auf 6 kV am Kollektor zu erhöhen. Das ist einfach über einen Stufenschalter oder/auch einen im Hochspannungserzeuger eingebauten Potentiometer einzustellen.
Der Grund für die unterschiedliche Spannungen hängt mit dem Leitfähigkeitsfaktor zusammen. Je leitender ein Medium ist, desto häufiger können bei gleichbleibender Spannung kurzeitige Kurzschlüsse, sogenannte Überschläge entstehen, die zu Überstromabschaltung führen. Die Überstromabschaltung ist ein im Hochspannungserzeuger eingebauter Schutz. Dabei wird der Hochspannungserzeuger kurz ausgeschaltet und schaltet sich nach einer Sekunde automatisch wieder ein, dabei wird die Spannung innerhalb einer Sekunde hochgefahren.
Auch wenn sofort nach dem Ausschalten des Hochspannungserzeugers die Spannung wieder hochgefahren wird, bieten die an den jeweiligen Hochspannungserzeuger angeschlossenen Filterzellen, während der Abschaltung kurzzeitig keine Abscheidewirkung mehr, so dass der angesaugte Aerosolnebel ungefiltert ausgeblasen werden kann.
Wenn es im Betrieb zu oft zu Überstromabschaltung kommt, kann bereits durch geringe Reduzierung der Ausgangsspannung ein deutlich stabilerer Betrieb der elektrostatischen Filteranlage ermöglicht werden. Dabei muss man jedoch auch beachten, dass mit der Reduzierung der Ausgangsspannung auch die Abscheidewirkung durch ein schwächeres Spannungsfeld reduziert wird. Im umgekehrten Fall, kann bei Medien mit einen sehr niedrigen Leitfähigkeit, wie z.B. Öl die Ausgangsspannung erhöht werden, um die Abscheidewirkung der Filteranlage zu erhöhen.
Damit können Sie durch Feinjustierung der an die Ionisator und Kollektor weitergegebenen Spannung die Funktion Ihrer elektrostatischen Absauganlage optimieren, in dem Sie die Funktionsstabilität, bzw. die Abscheidewirkung verbessern.

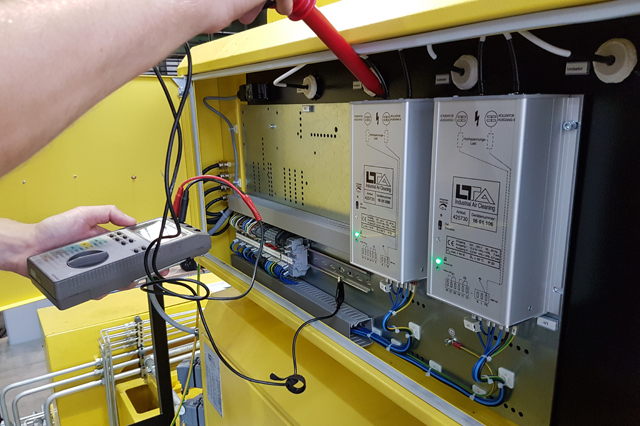

Die tatsächliche Spannung, die Sie dabei einstellen, wird am Hochspannungserzeuger jedoch nicht angezeigt und kann nur messtechnisch ermittelt werden. Um diese mit einem Multimeter zu messen, benötigen Sie zusätzlich eine Hochspannungs-Sicherheitsprüfspitze. Damit vermeiden Sie Überspannungsschäden am Multimeter.
Mit der Messpitze erreichen Sie problemlos die ausgangs Hochspannungskontakte am Hochspannungserzeuger, an denen entweder das Hochspannungskabel vom Ionisator oder Kollektor angeschlossen ist und können so die eingestellte Spannung genau ermitteln. Stellen Sie dazu den Messbereich auf Ihrem Multimeter entsprechend den Spannungsangaben auf der Prüfspitze ein und schließen Sie das Erdungskabel an der Masse der Filteranlage an.
Die Prüfung nach der ersten Inbetriebnahme ist nicht erforderlich, wenn die Anlage bereits im Produktionswerk geprüft wurde.
Mit zunehmender Sättigung der Filterkassetten reduziert sich sich die effektive Absaugleistung / Volumenstrom der Filteranlage. Um die erforderliche Funktion der Absaugung sicherzustellen, muss die Absaugleistung 1x jährlich überprüft werden.
